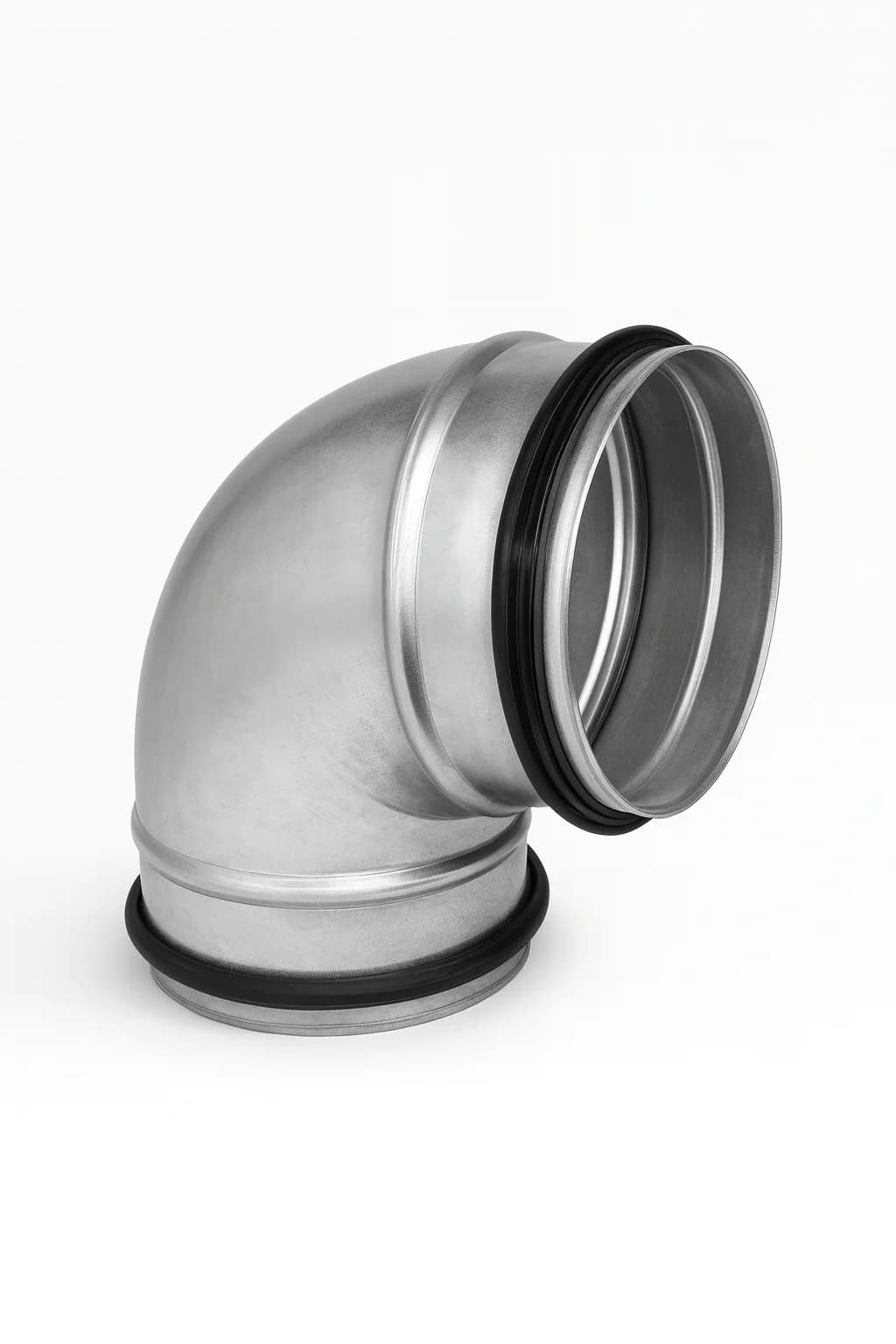

Kort böj 90° med packning – galvaniserat stål

BPKL-serien är korta, pressade 90°-böjar i galvaniserad stålplåt för runda ventilationssystem med spiral- och släta kanaler. Böjarna har dubbla EPDM-packningar för hög täthet och enkel, snabb montering där utrymmet är begränsat.

Egenskaper

• 90° kort böj med pressat utförande
• Material: galvaniserad stålplåt (BPKL-…-90)
• Dubbel EPDM-packning för hög täthet (lufttäthetsklass D enligt EN 12237)
• Kort böjradie, cirka R ≈ 0,6 × d1 – lämplig där installationsutrymmet är begränsat
• Avsedd för runda ventilationskanaler och värmeåtervinningssystem
• Skarvas genom att böj och kanal skjuts in i varandra

Användningsområden

BPKL-korta böjar används i ventilationssystem för bostäder, kontor, butiker och andra fastigheter där luften behöver ledas runt hörn på ett utrymmeseffektivt sätt. Den korta böjradien gör dem särskilt lämpliga under undertak och i trånga schakt där konventionella böjar inte får plats.

Fördelar

• Hög täthet – sömsvetsade fogar och dubbla packningar ger minimalt läckage
• Snabb montering – plug-and-play-lösning där böjen enkelt förs in i kanalen
• Platsbesparande – kort böjradie förenklar planering och dragning av kanal
• Hållbart utförande – galvaniserad stålplåt ger korrosionsskydd och lång livslängd
• Flera dimensioner – finns i vanligt förekommande kanaldiametrar

Tillgängliga varianter

Samtliga varianter (BPKL 90° med packning) är korta, pressade, galvaniserade 90°-böjar med dubbla packningar och kort radie (R ≈ 0,6 × d1).

• BPKL-080-90 – nominell diameter d1: 80 mm
• BPKL-100-90 – nominell diameter d1: 100 mm
• BPKL-125-90 – nominell diameter d1: 125 mm
• BPKL-150-90 – nominell diameter d1: 150 mm
• BPKL-160-90 – nominell diameter d1: 160 mm
• BPKL-200-90 – nominell diameter d1: 200 mm

Tekniska data (typvärden)

• Ø d1 80 mm: L 52 mm, e 36 mm, vikt 0,2 kg
• Ø d1 100 mm: L 62 mm, e 36 mm, vikt 0,3 kg
• Ø d1 125 mm: L 78 mm, e 36 mm, vikt 0,4 kg
• Ø d1 150 mm: L 91 mm, e 36 mm, vikt 0,5 kg
• Ø d1 160 mm: L 97 mm, e 36 mm, vikt 0,6 kg
• Ø d1 200 mm: L 120 mm, e 36 mm, vikt 0,8 kg

Montering

• Kontrollera att kanalens diameter motsvarar vald BPKL-dimension.
• Säkerställ att EPDM-packningar är rena och hela innan montering.
• För in böjen i kanaländen tills stoppkant nås för säker och tät anslutning.
• Kontrollera att böjen är korrekt riktad i önskad flödesriktning och vinkel.
