Y-rör med packningar – 45° i galvaniserat stål med EPDM-tätning
- Prisvärd kvalitet – hållbara ventilationsprodukter som ger mycket för pengarna.
- Smart ventilation från Europlast – kombinerar funktion, estetik och enkel montering.
Liknande produkter
Beskrivning av Y-rör med packningar – 45° i galvaniserat stål med EPDM-tätning

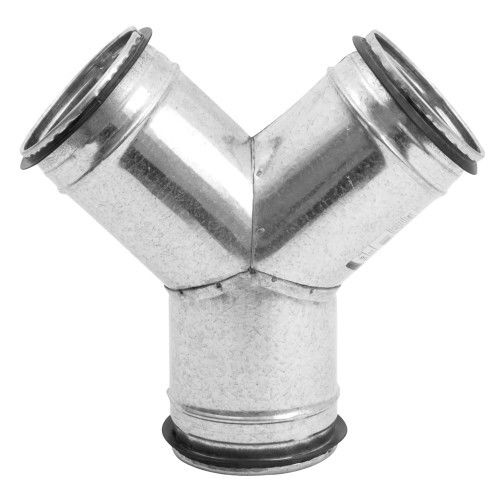

Y-rör 45° (även kallat Y-stycke eller Y-skarv för ventilation) i förzinkat stål med integrerade EPDM-packningar, avsett för ventilationskanaler och spirorör. Y-formen ger en effektiv och mjuk förgrening av luftflödet med lägre tryckfall jämfört med skarpare vinklar, vilket gör den idealisk för både tilluft och frånluft.
Användningsområde
- För fördelning eller sammanföring av luftflöde i ventilationssystem.
- Passar till spirorör och runda ventilationskanaler.
- Lämplig för installation i villa, lägenhet, kontor, verkstad och kommersiella lokaler.
- Används ofta i FTX-system och traditionell ventilation.
Fördelar
- EPDM-tätningar ger en lufttät och säker anslutning.
- Galvaniserat stål för god hållbarhet och korrosionsskydd.
- 45° Y-förgrening ger mjukare luftflöde och lägre motstånd.
- Segmenterad konstruktion för stabilitet och precision.
- Enkel installation utan behov av extra tätning i många fall.
- Tillverkad enligt angiven klass “D”.
Material & konstruktion
- Material: Förzinkat stål (metall)
- Tätning: EPDM-gummi
- Utförande: Segmenterat Y-stycke
- Vinkel: 45°
Välj rätt dimension

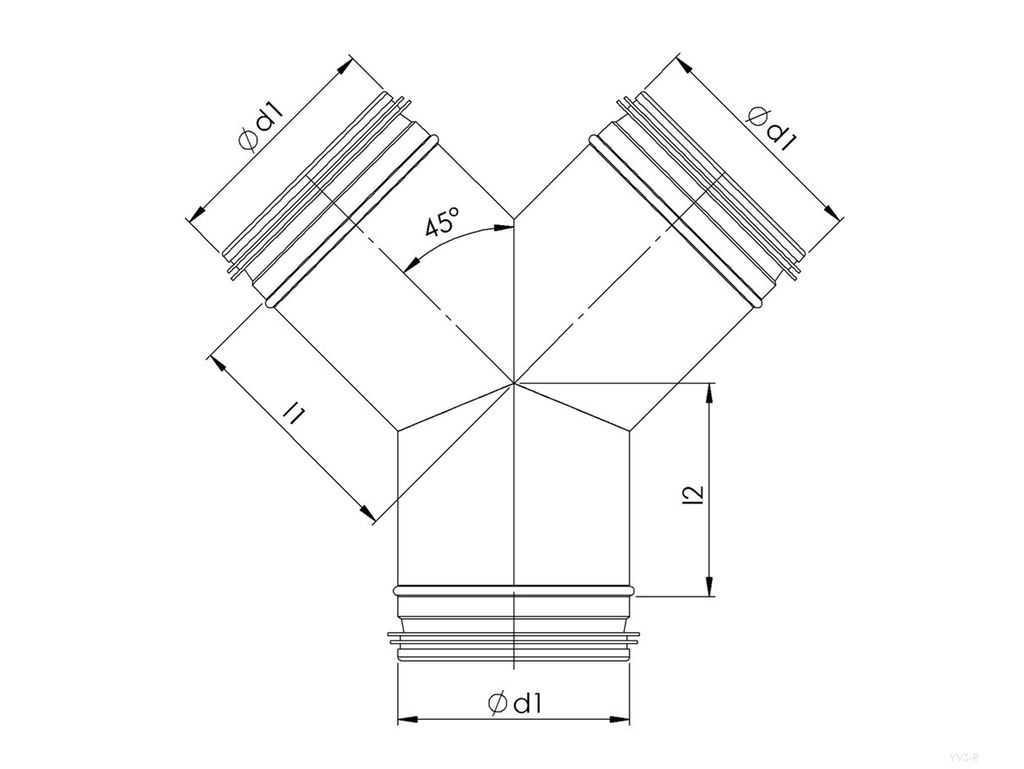

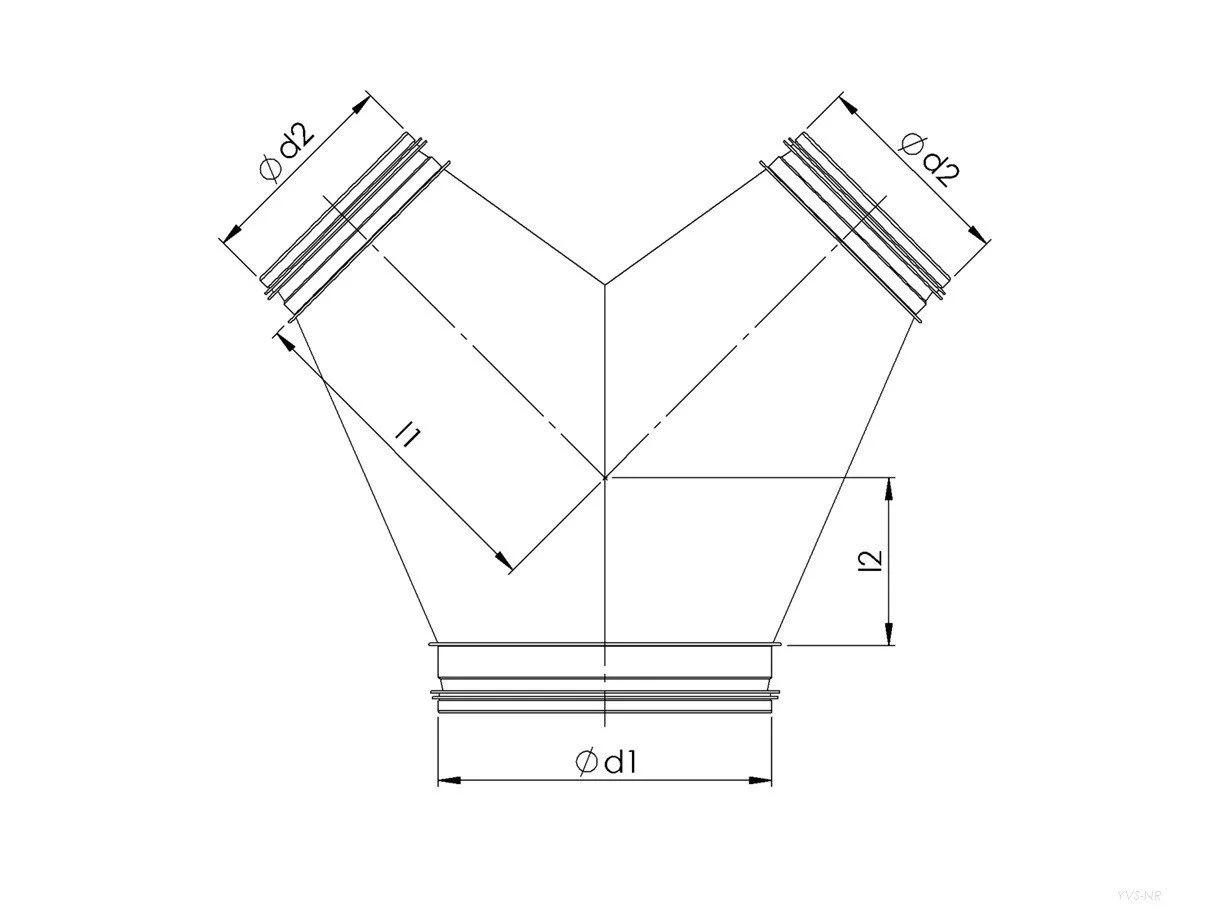

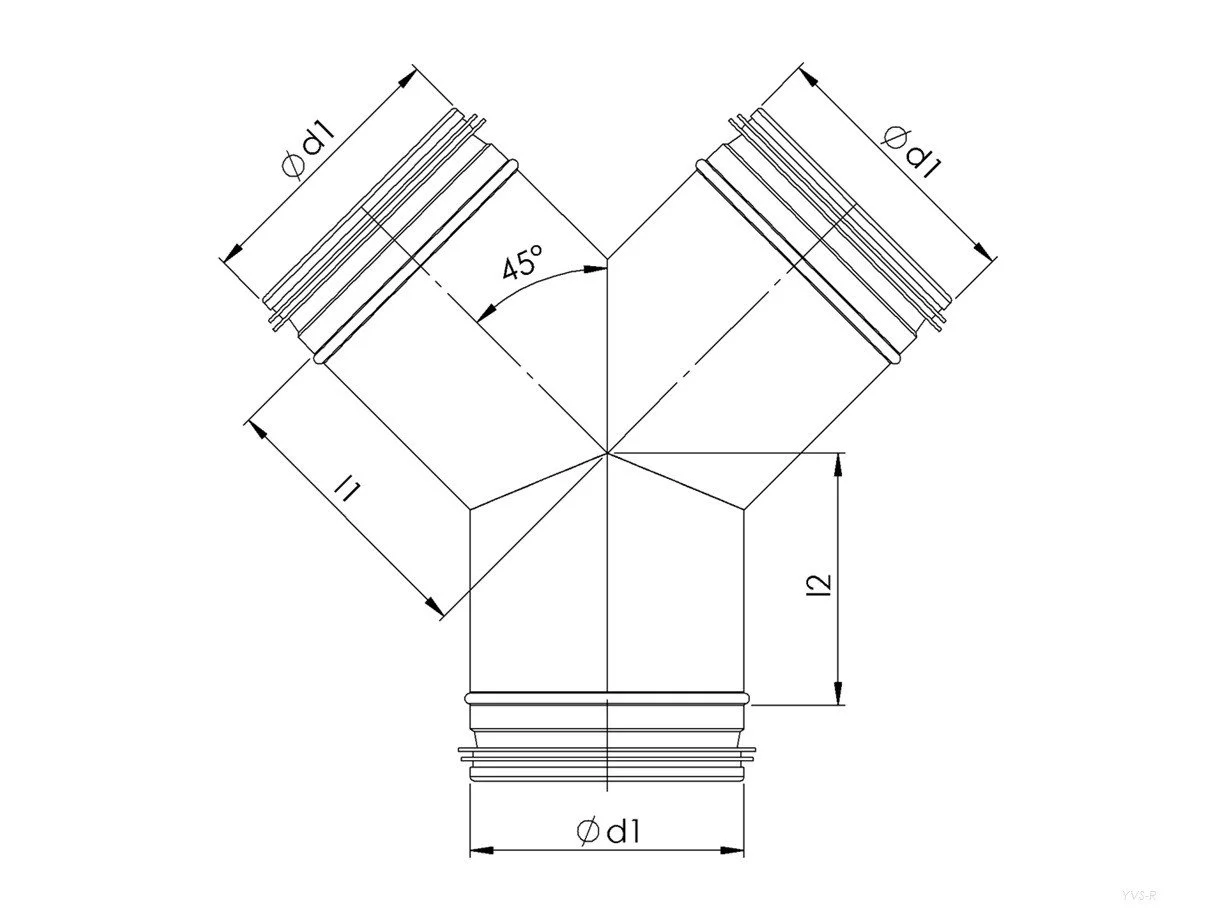

YVS-serien finns i flera dimensioner med en huvuddiameter (Ød1) och två sidogrenar (Ød2). Välj den storlek som passar din kanaldragning och luftmängd. Vanliga söktermer är Y-rör ventilation, Y-stycke spirorör, ventilationsrör Y-skarv, kanal Y-stycke 45 grader och Y-rör med packning.
Varianter (artikelnummer)
- YVS80-80-80
- YVS100-80-80
- YVS100-100-100
- YVS125-100-100
- YVS125-125-125
- YVS150-100-100
- YVS150-125-125
- YVS150-150-150
- YVS160-100-100
- YVS160-125-125
- YVS160-160-160
- YVS180-125-125
- YVS180-150-150
- YVS180-160-160
- YVS180-180-180
- YVS200-125-125
- YVS200-150-150
- YVS200-160-160
- YVS200-200-200
- YVS250-125-125
- YVS250-160-160
- YVS250-200-200
- YVS250-250-250
- YVS315-125-125
- YVS315-160-160
- YVS315-200-200
- YVS315-250-250
- YVS315-315-315

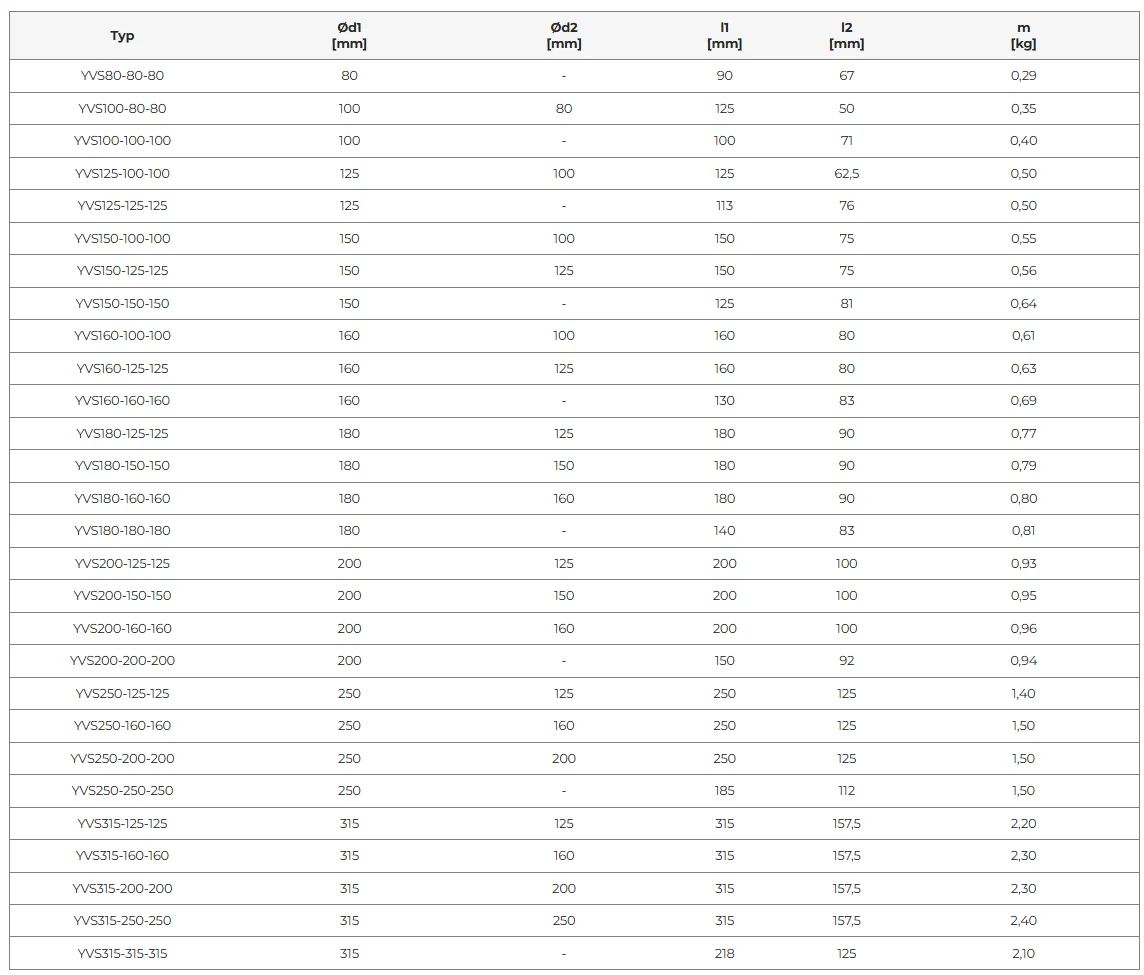

Teknisk specifikation (mått & vikt per variant)
| Typ | Ød1 (mm) | Ød2 (mm) | l1 (mm) | l2 (mm) | Vikt (kg) |
|---|---|---|---|---|---|
| YVS80-80-80 | 80 | - | 90 | 67 | 0,29 |
| YVS100-80-80 | 100 | 80 | 125 | 50 | 0,35 |
| YVS100-100-100 | 100 | - | 100 | 71 | 0,40 |
| YVS125-100-100 | 125 | 100 | 125 | 62,5 | 0,50 |
| YVS125-125-125 | 125 | - | 113 | 76 | 0,50 |
| YVS150-100-100 | 150 | 100 | 150 | 75 | 0,55 |
| YVS150-125-125 | 150 | 125 | 150 | 75 | 0,56 |
| YVS150-150-150 | 150 | - | 125 | 81 | 0,64 |
| YVS160-100-100 | 160 | 100 | 160 | 80 | 0,61 |
| YVS160-125-125 | 160 | 125 | 160 | 80 | 0,63 |
| YVS160-160-160 | 160 | - | 130 | 83 | 0,69 |
| YVS180-125-125 | 180 | 125 | 180 | 90 | 0,77 |
| YVS180-150-150 | 180 | 150 | 180 | 90 | 0,79 |
| YVS180-160-160 | 180 | 160 | 180 | 90 | 0,80 |
| YVS180-180-180 | 180 | - | 140 | 83 | 0,81 |
| YVS200-125-125 | 200 | 125 | 200 | 100 | 0,93 |
| YVS200-150-150 | 200 | 150 | 200 | 100 | 0,95 |
| YVS200-160-160 | 200 | 160 | 200 | 100 | 0,96 |
| YVS200-200-200 | 200 | - | 150 | 92 | 0,94 |
| YVS250-125-125 | 250 | 125 | 250 | 125 | 1,40 |
| YVS250-160-160 | 250 | 160 | 250 | 125 | 1,50 |
| YVS250-200-200 | 250 | 200 | 250 | 125 | 1,50 |
| YVS250-250-250 | 250 | - | 185 | 112 | 1,50 |
| YVS315-125-125 | 315 | 125 | 315 | 157,5 | 2,20 |
| YVS315-160-160 | 315 | 160 | 315 | 157,5 | 2,30 |
| YVS315-200-200 | 315 | 200 | 315 | 157,5 | 2,30 |
| YVS315-250-250 | 315 | 250 | 315 | 157,5 | 2,40 |
| YVS315-315-315 | 315 | - | 218 | 125 | 2,10 |
Installation
- Välj korrekt dimension för huvudkanal och sidogrenar.
- Tryck in Y-röret i ventilationsrören tills packningarna tätar jämnt.
- Säkra enligt installationskrav om systemet kräver det.
