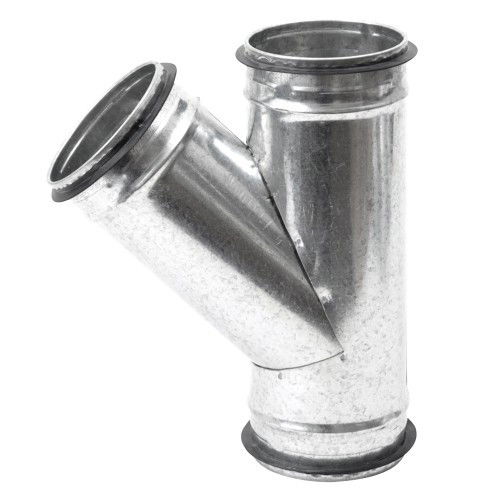

T-rör med packningar – 45° i galvaniserat stål med EPDM-tätning
T-rör 45° i galvaniserat stål med EPDM-packningar för ventilationskanaler och spirorör. Ger en tät och stabil förgrening med enkel installation och finns i flera dimensioner för både tilluft och frånluft.
Läs mer
- Prisvärd kvalitet – hållbara ventilationsprodukter som ger mycket för pengarna.
- Smart ventilation från Europlast – kombinerar funktion, estetik och enkel montering.
Liknande produkter
Beskrivning av T-rör med packningar – 45° i galvaniserat stål med EPDM-tätning
T-rör 45° (även kallat trestycke 45°) i förzinkat stål med EPDM-packningar, avsett för ventilationskanaler / spirorör. Den segmenterade konstruktionen ger stabil montering och en tät anslutning. Passar både vid nyinstallation och vid ombyggnad av ventilationssystem i bostäder och lokaler.
Användningsområde
- För förgrening av ventilationskanal i 45° vinkel (tilluft/ frånluft).
- För anslutning mellan spirorör och kanaldragning där du vill ha mjukare flödesväg än 90°.
- Lämplig för ventilation i exempelvis villa, lägenhet, förråd, verkstad och enklare kommersiella installationer.
Fördelar
- EPDM-tätningar för en tät och driftsäker anslutning.
- Förzinkat stål (galvaniserat) för bra korrosionsskydd i ventilationsmiljö.
- Segmenterad design för stabil konstruktion.
- Enkel installation – ansluts direkt mot kanal/spirorör med packning.
- Tillverkad enligt klass “D” (enligt angiven specifikation).
Material & konstruktion
- Material: Förzinkat stål (metall)
- Tätning: EPDM-packningar
- Utförande: Segmenterat trestycke / T-rör
- Vinkel: 45°
Välj rätt dimension
TVS-serien finns i flera dimensioner för ventilationsrör. Välj den kombination av huvuddiameter (Ød) och avstick (Ød3) som matchar din kanaldragning. Vanliga söktermer är t-rör spirorör, trestycke ventilation, t-stycke 45 grader och ventilationsrör t-rör med packning.
Varianter (artikelnummer)
- TVS80-80
- TVS100-80
- TVS100-100
- TVS125-80
- TVS125-100
- TVS125-125
- TVS150-80
- TVS150-100
- TVS150-125
- TVS150-150
- TVS160-80
- TVS160-100
- TVS160-125
- TVS160-150
- TVS160-160
- TVS180-80
- TVS180-100
- TVS180-125
- TVS180-150
- TVS180-160
- TVS180-180
- TVS200-100
- TVS200-125
- TVS200-150
- TVS200-160
- TVS200-200
- TVS250-100
- TVS250-125
- TVS250-150
- TVS250-160
- TVS250-200
- TVS250-250
- TVS315-100
- TVS315-125
- TVS315-150
- TVS315-160
- TVS315-200
- TVS315-250
- TVS315-315

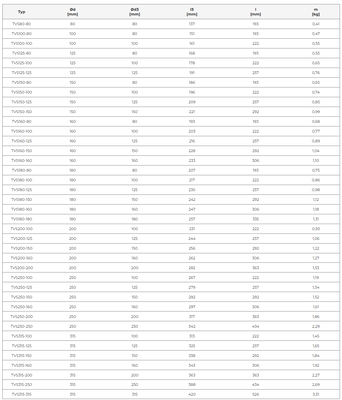

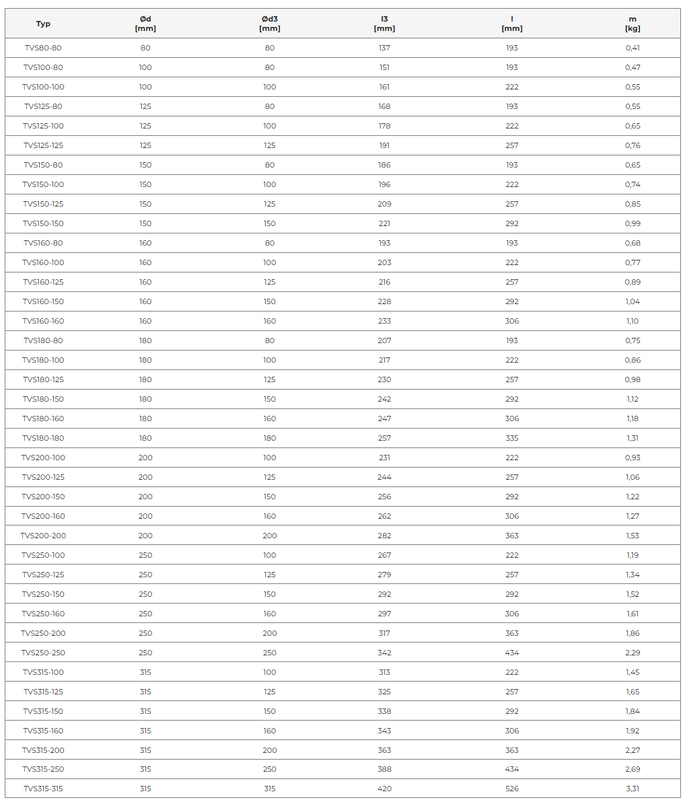

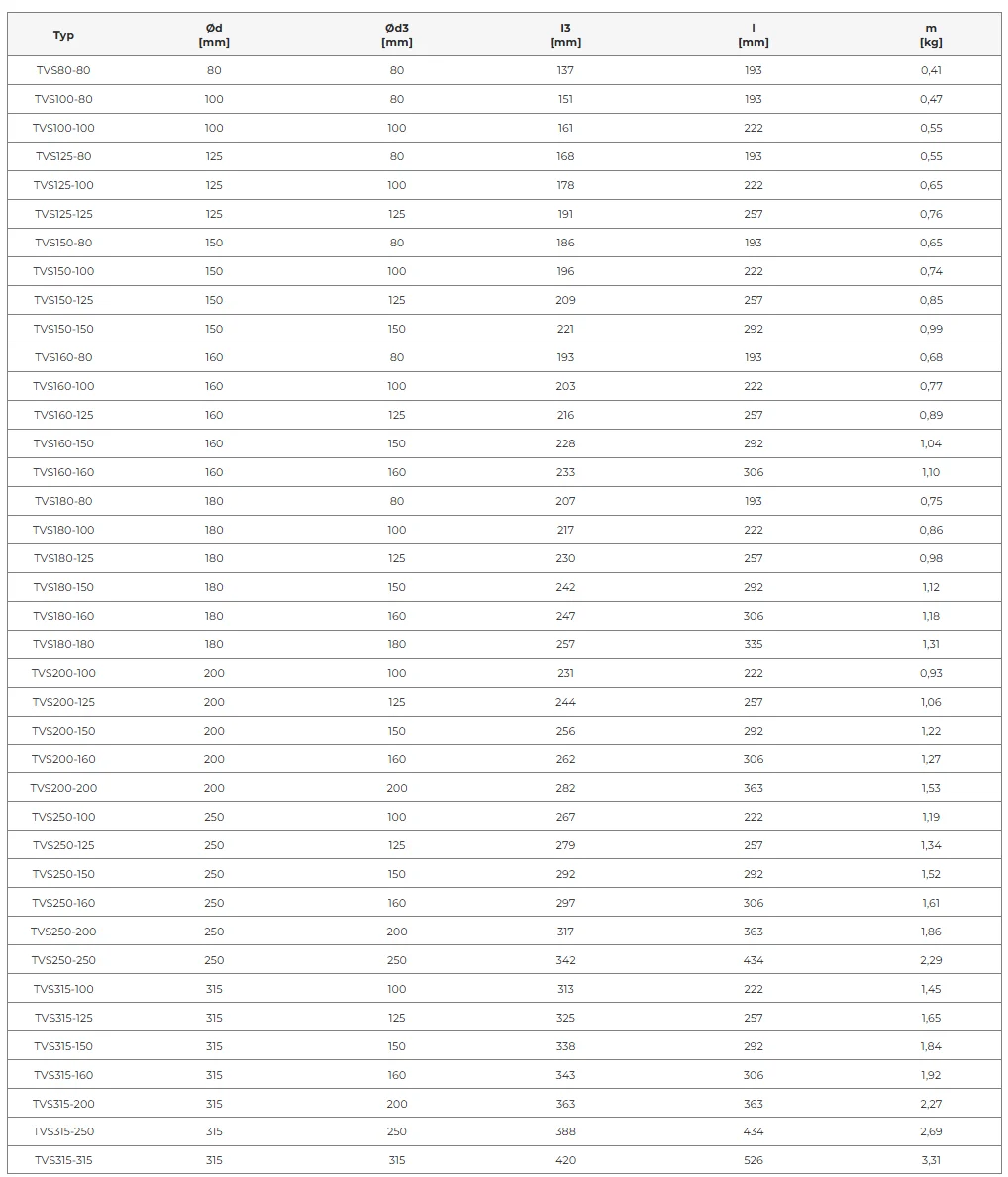

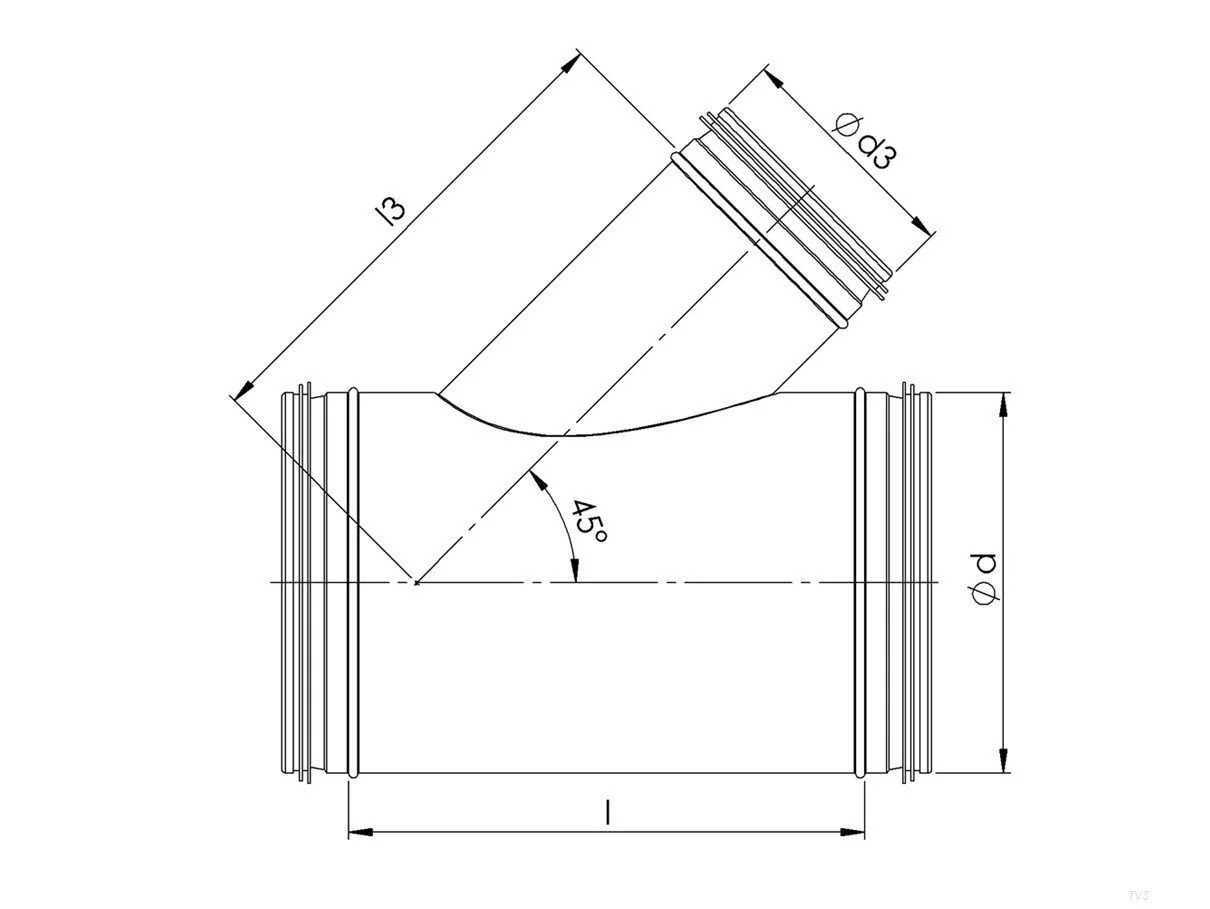

Teknisk specifikation (mått & vikt per variant)
| Typ | Ød (mm) | Ød3 (mm) | l3 (mm) | l (mm) | Vikt (kg) |
|---|---|---|---|---|---|
| TVS80-80 | 80 | 80 | 137 | 193 | 0,41 |
| TVS100-80 | 100 | 80 | 151 | 193 | 0,47 |
| TVS100-100 | 100 | 100 | 161 | 222 | 0,55 |
| TVS125-80 | 125 | 80 | 168 | 193 | 0,55 |
| TVS125-100 | 125 | 100 | 178 | 222 | 0,65 |
| TVS125-125 | 125 | 125 | 191 | 257 | 0,76 |
| TVS150-80 | 150 | 80 | 186 | 193 | 0,65 |
| TVS150-100 | 150 | 100 | 196 | 222 | 0,74 |
| TVS150-125 | 150 | 125 | 209 | 257 | 0,85 |
| TVS150-150 | 150 | 150 | 221 | 292 | 0,99 |
| TVS160-80 | 160 | 80 | 193 | 193 | 0,68 |
| TVS160-100 | 160 | 100 | 203 | 222 | 0,77 |
| TVS160-125 | 160 | 125 | 216 | 257 | 0,89 |
| TVS160-150 | 160 | 150 | 228 | 292 | 1,04 |
| TVS160-160 | 160 | 160 | 233 | 306 | 1,10 |
| TVS180-80 | 180 | 80 | 207 | 193 | 0,75 |
| TVS180-100 | 180 | 100 | 217 | 222 | 0,86 |
| TVS180-125 | 180 | 125 | 230 | 257 | 0,98 |
| TVS180-150 | 180 | 150 | 242 | 292 | 1,12 |
| TVS180-160 | 180 | 160 | 247 | 306 | 1,18 |
| TVS180-180 | 180 | 180 | 257 | 335 | 1,31 |
| TVS200-100 | 200 | 100 | 231 | 222 | 0,93 |
| TVS200-125 | 200 | 125 | 244 | 257 | 1,06 |
| TVS200-150 | 200 | 150 | 256 | 292 | 1,22 |
| TVS200-160 | 200 | 160 | 262 | 306 | 1,27 |
| TVS200-200 | 200 | 200 | 282 | 363 | 1,53 |
| TVS250-100 | 250 | 100 | 267 | 222 | 1,19 |
| TVS250-125 | 250 | 125 | 279 | 257 | 1,34 |
| TVS250-150 | 250 | 150 | 292 | 292 | 1,52 |
| TVS250-160 | 250 | 160 | 297 | 306 | 1,61 |
| TVS250-200 | 250 | 200 | 317 | 363 | 1,86 |
| TVS250-250 | 250 | 250 | 342 | 434 | 2,29 |
| TVS315-100 | 315 | 100 | 313 | 222 | 1,45 |
| TVS315-125 | 315 | 125 | 325 | 257 | 1,65 |
| TVS315-150 | 315 | 150 | 338 | 292 | 1,84 |
| TVS315-160 | 315 | 160 | 343 | 306 | 1,92 |
| TVS315-200 | 315 | 200 | 363 | 363 | 2,27 |
| TVS315-250 | 315 | 250 | 388 | 434 | 2,69 |
| TVS315-315 | 315 | 315 | 420 | 526 | 3,31 |
Installation
- Kontrollera att du valt rätt diameter (Ød/Ød3) för din kanaldragning.
- Tryck in t-röret i kanal/spirorör tills packningen ligger jämnt för tät anslutning.
- Vid behov: säkra enligt din installationsstandard (t.ex. skruv/nit/tejp beroende på systemkrav).
