Ventilationsadapter / planavstick med EPDM-packning

MVAS-ventilationsadaptrar är robusta planavstick / metallkopplingsplattor med integrerad EPDM-packning för enkel och lufttät anslutning mellan runda ventilationskanaler och väggar, tak eller paneler.

Konstruktion

• Material: galvaniserad stålplåt eller annan metall
• Integrerad EPDM-packning för lufttät anslutning
• Tillverkad enligt täthetsklass D

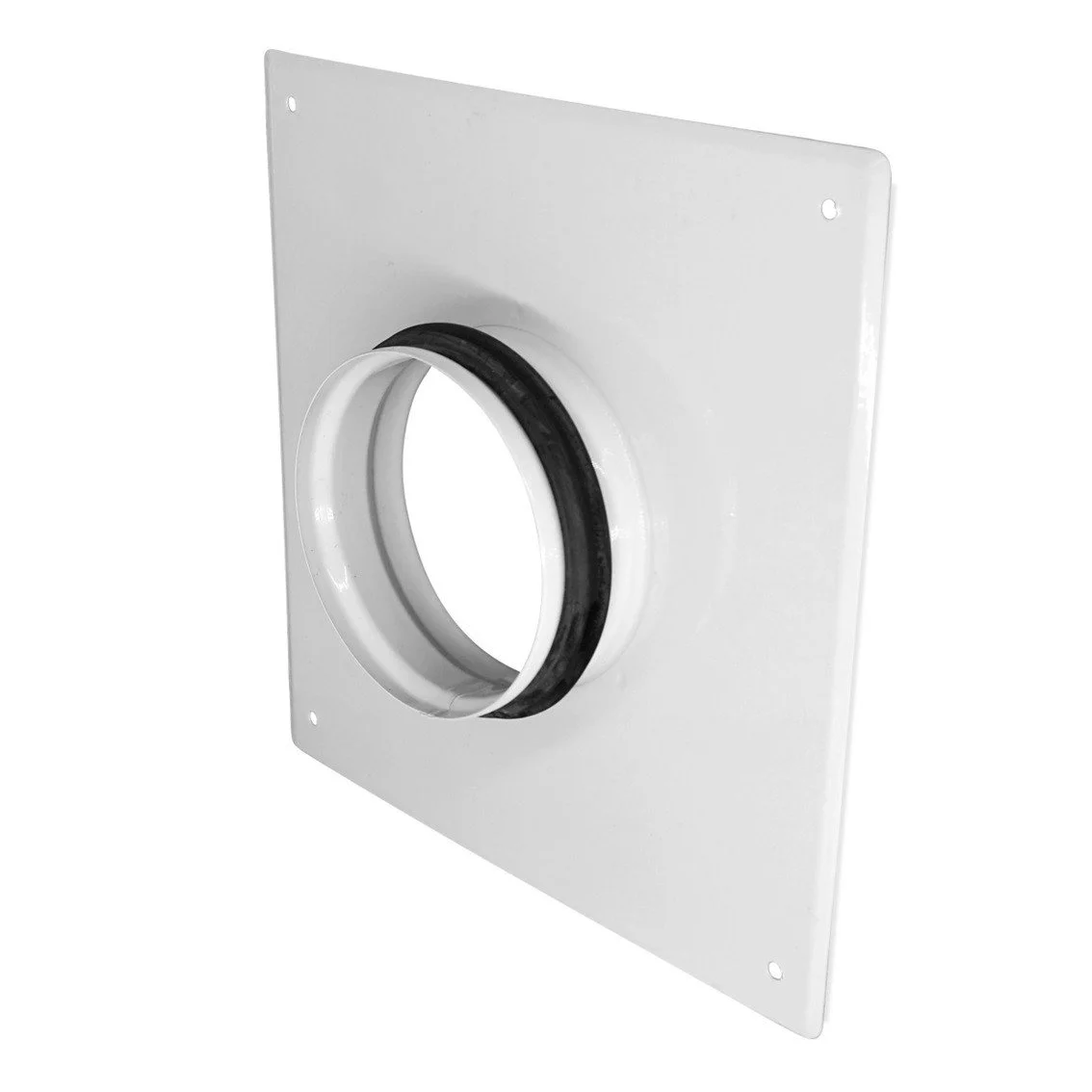

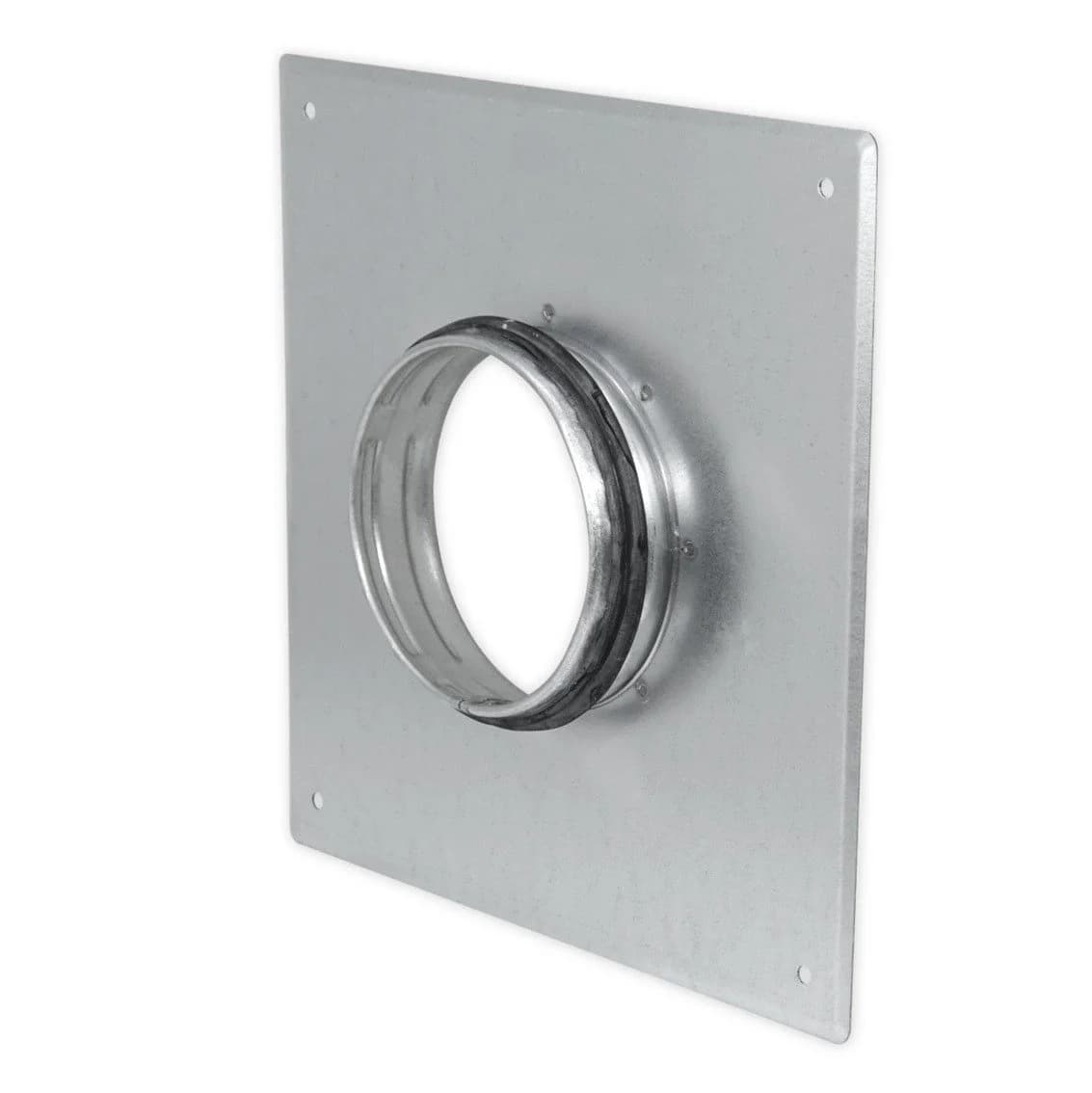

• Finns som obehandlad (metallfinish) eller pulverlackerad vit

Installation

MVAS-adaptrarna har en fyrkantig monteringsplatta med förborrade hål för snabb och smidig vägg- eller takmontering. Den runda delen är försedd med en hankoppling som enkelt ansluts till ventilationskanalens honända.

Funktioner och fördelar

• Passar kanaldimensioner från Ø80 mm till Ø315 mm
• För användning i vägg, tak eller panelmontering
• Levereras med centralt monterat hål och förborrade skruvhål
• Kompatibel med standard ventilationssystem
• Finns i flera färger – vit och metall
• Kan tillverkas i specialdimensioner eller andra färger på begäran

Användningsområden

• Bostäder och lägenheter
• Kontorsmiljöer
• Industriella ventilationssystem
• Offentliga och kommersiella fastigheter

Behöver du en specialanpassad adapter? Kontakta oss för att få MVAS tillverkad i andra diametrar eller färger som passar ditt projekt.

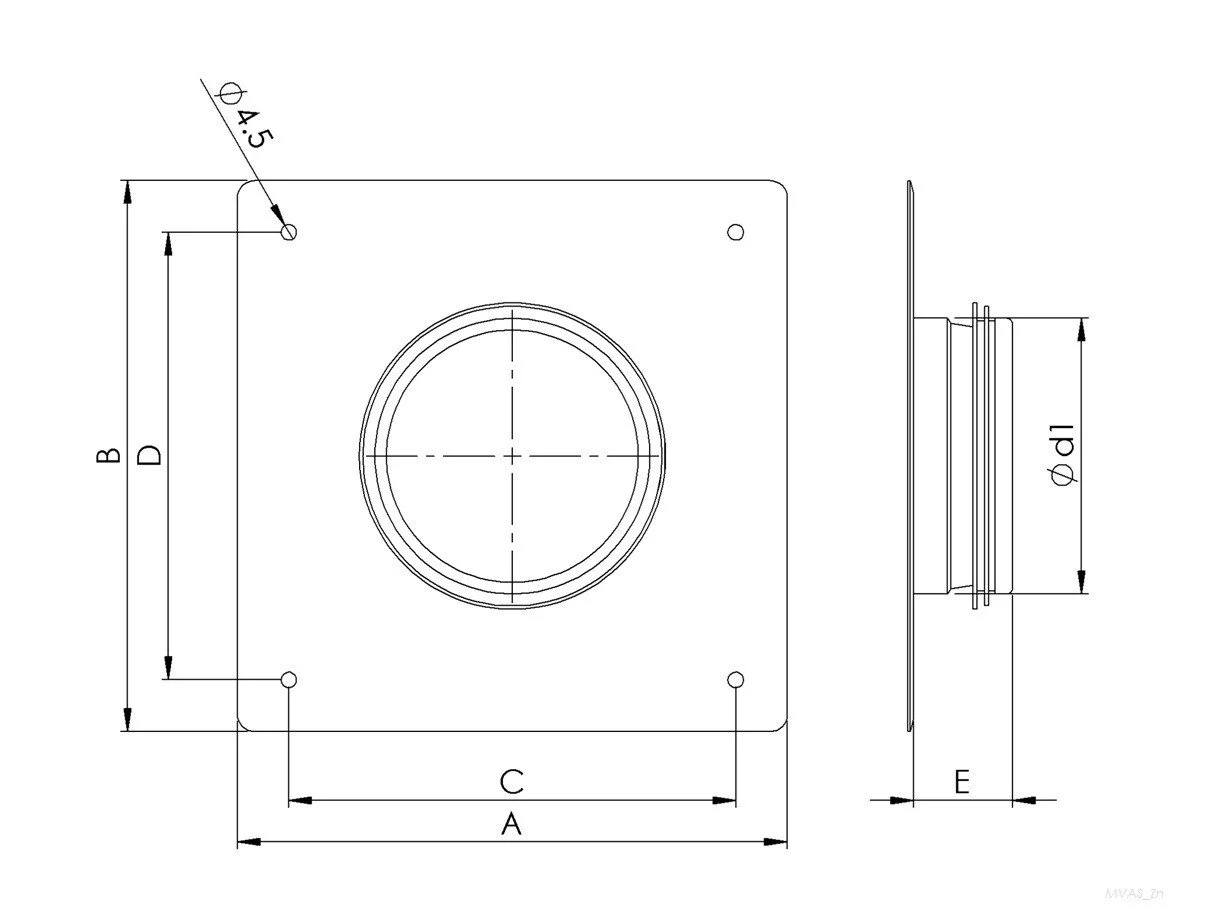

Mått per typ

Typ | A [mm] | B [mm] | C [mm] | D [mm] | Ød1 nom [mm] | E [mm] | m [kg] ---- | ------ | ------ | ------ | ------ | ------------ | ------ | ------ MVAS80 | 160 | 160 | 130 | 130 | 80 | 30 | 0,17 MVAS100 | 225 | 225 | 195 | 195 | 100 | 30 | 0,30 MVAS125 | 225 | 225 | 195 | 195 | 125 | 30 | 0,30 MVAS150 | 255 | 255 | 225 | 225 | 150 | 30 | 0,37 MVAS160 | 255 | 255 | 225 | 225 | 160 | 30 | 0,37 MVAS180 | 320 | 320 | 290 | 290 | 180 | 30 | 0,56 MVAS200 | 320 | 320 | 290 | 290 | 200 | 30 | 0,54 MVAS250 | 320 | 320 | 290 | 290 | 250 | 40 | 0,51 MVAS315 | 380 | 380 | 350 | 350 | 315 | 40 | 0,64
