CRS60 – Cirkulärt brandspjäll EI60S

Ett kompakt och pålitligt brand- och brandgasspjäll för säker ventilation i vägg, golv eller kanal.
CRS60 kombinerar brandskydd, flexibilitet och enkel installation – designat för att stoppa spridning av brand och rök i upp till 60 minuter (EI60S).

Egenskaper

• Cirkulär anslutning Ø100–630 mm för flexibel installation.

• Brandklass EI60S – motstånd mot brand och rökgaser i 60 minuter, med extra täthet mot kalla brandgaser.

• Montering i vägg, golv eller kanal, med valfri motorposition (360°).

• Godkänt för nära montage – endast 10 mm avstånd mellan spjäll eller vägg.

• Hölje i galvaniserat stål, täthetsklass C enligt SS-EN 1751.

• CE- och P-märkt enligt SS-EN 15650.

• Lågt tryckfall och optimal ljudnivå, tack vare tunn spjällkonstruktion.

• Underhållsfri konstruktion för lång livslängd och säker drift.

Tillgängliga varianter

För att göra det enkelt att välja rätt modell visas CRS60 i två huvudutföranden:

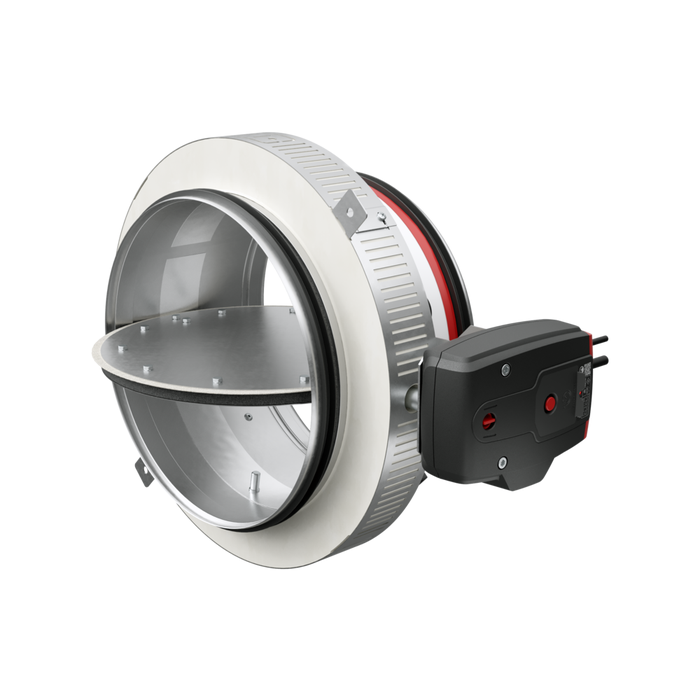

Standardmotor (ONE 24V-serien)

• Passar samtliga dimensioner Ø100–630 mm.

• Finns i varianter ONE 24V och ONE 230V.

• Fjäderretur och temperatursäkring 72 °C.

• För automatisk eller fjärrstyrd aktivering.

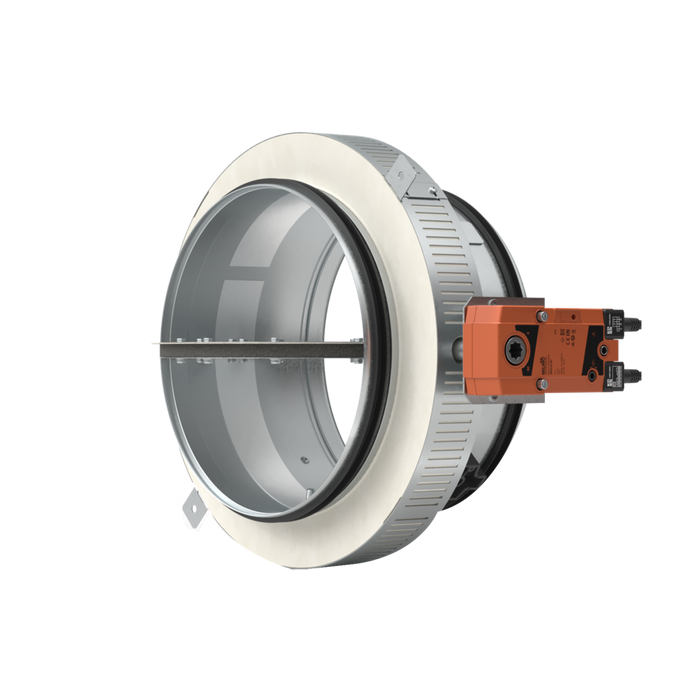

Modulerande motor (BFLT/BFNT-SR-serien)

• BFLT24-SR för Ø100–315 mm.

• BFNT24-SR för Ø400–630 mm.

• Justerbar spjällposition via 0–10V-signal.

• Rekommenderas vid behov av kontinuerlig reglering.

Tips: För enklare styrning och övervakning kan CRS60 anslutas till Swegons systemlösningar (t.ex. ZENiX).

Dimensioner

Alla storlekar har samma kompakta längd – 210 mm spjällhus.
Finns i diametrar:
Ø100, Ø125, Ø160, Ø200, Ø250, Ø315, Ø400, Ø500, Ø630 mm.

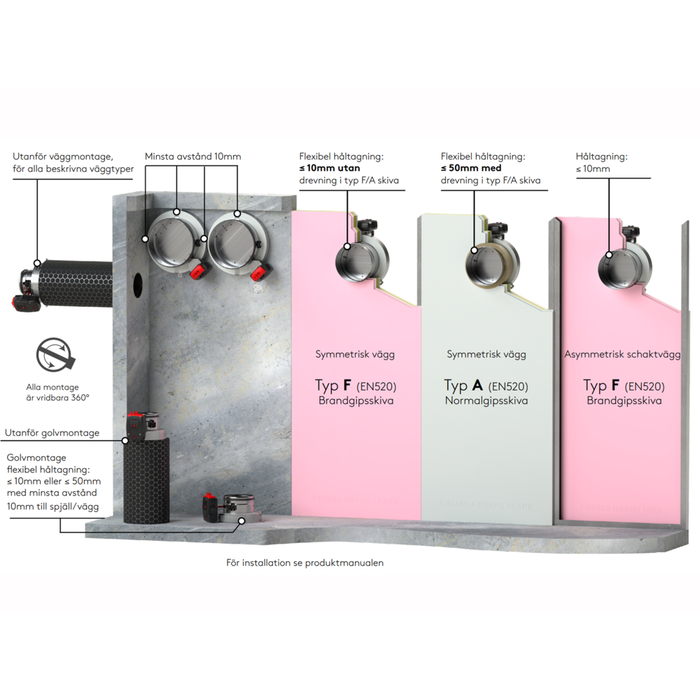

Montering

CRS60 är testat och godkänt för installation i:

• Betongväggar och -golv

• Lättväggar (typ A/F enligt EN520)

• Schaktväggar

• Utanför vägg/golv (utan efterlagning)

Alla montage är vridbara 360° och kräver endast två infästningspunkter.
Flexibel håltagning: ±10 mm (eller upp till 50 mm med drevning).

Kompatibla tillbehör

• Temperatursäkring 72 °C (FUS72)

• Testbox MECT för funktionstest

• Ställdon med fjäderretur (ONE, BFL, BFN)

• Reservdelar och uppgraderingskit

Certifieringar & godkännanden

• CE enligt EN 15650:2010

• Testad enligt EN 1366-2 (upp till 300 Pa)

• Täthetsklass C enligt EN 1751

• Brandklass EI60S (300 Pa)

• Uppfyller krav enligt EU 305/2011 (Byggproduktförordningen)
