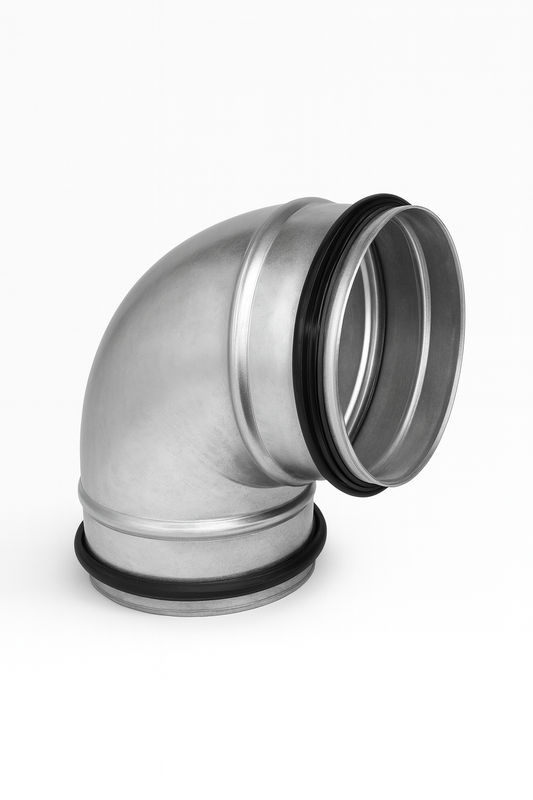

Kort böj 90° med packning – galvaniserat stål
- Prisvärd kvalitet – pålitliga ventilationsprodukter för både hem och företag.
- Kompletta ventilationslösningar från Alnor
Liknande produkter
Beskrivning av Kort böj 90° med packning – galvaniserat stål
BPKL-serien är korta, pressade 90°-böjar i galvaniserad stålplåt, avsedda för runda ventilationssystem med SPIRAL- och släta kanaler. Böjarna levereras med dubbla EPDM-packningar för hög täthet och enkel, snabb montering.
Egenskaper
- 90° kort böj med pressat utförande
- Material: galvaniserad stålplåt (BPKL-…-90)
- Dubbel EPDM-packning för hög täthet (lufttäthetsklass D enligt EN 12237)
- Kort böjradie, cirka R ≈ 0,6 × d1 – perfekt där installationsutrymmet är begränsat
- Avsedd för runda ventilationskanaler och värmeåtervinningssystem
- Skarvas genom att böj och kanal skjuts in i varandra
Användningsområden
BPKL-korta böjar används i ventilationssystem för bostäder, kontor, butiker och andra fastigheter där luften behöver ledas runt hörn på ett utrymmeseffektivt sätt. Den korta böjradien gör dem särskilt lämpliga under undertak och i trånga schakt där konventionella böjar inte får plats.
Fördelar
- Hög täthet – sömsvetsade fogar och dubbla packningar ger minimalt läckage
- Snabb montering – plug-and-play-lösning där böjen enkelt förs in i kanalen
- Platsbesparande – kort böjradie gör planering och dragning av kanal lättare
- Hållbart utförande – galvaniserad stålplåt ger bra korrosionsskydd och lång livslängd
- Flera dimensioner – finns i vanligt förekommande kanaldiametrar
Tillgängliga varianter (BPKL 90° med packning)
Samtliga varianter är korta, pressade, galvaniserade 90°-böjar med dubbla packningar och kort radie (R ≈ 0,6 × d1).
| Artikelkod | Beskrivning | Nominell diameter d1 (mm) |
|---|---|---|
| BPKL-080-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 80 |
| BPKL-100-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 100 |
| BPKL-125-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 125 |
| BPKL-150-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 150 |
| BPKL-160-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 160 |
| BPKL-200-90 | BEND | PRESSED | GALVANIZED | SHORT | R=0,6D | ANGLE 90° | GASKETED | 200 |
Tekniska data
Nedan visas typiska mått och vikter för BPKL 90° korta böjar.
| Ø d1 nom (mm) | L (mm) | e (mm) | Vikt (kg) |
|---|---|---|---|
| 80 | 52 | 36 | 0,2 |
| 100 | 62 | 36 | 0,3 |
| 125 | 78 | 36 | 0,4 |
| 150 | 91 | 36 | 0,5 |
| 160 | 97 | 36 | 0,6 |
| 200 | 120 | 36 | 0,8 |
Montering
- Kontrollera att kanalens diameter motsvarar vald BPKL-dimension.
- Se till att EPDM-packningar är rena och hela innan montering.
- För in böjen i kanaländen tills stoppkant nås för säker och tät anslutning.
- Säkerställ att böjen är korrekt riktad i önskat flödesriktning och vinkel.
